NAS存储DIY神器——麦沃K35262C双盘位铝合金硬盘阵列盒

感谢什么值得买和合作方给予的众测机会,可以体验麦沃K35262C双盘位铝合金硬盘阵列盒。

本人这几年也一直在捣鼓存储产品,因为囊中羞涩加之喜欢折腾,所以一直在尝试DIY。最近把玩较多的是开发板,用开发板加免费开源NAS方案,搭建自己的家用存储。之前也看了不少方案,比如加装磁盘阵列卡等等,但是涉及到潜在的兼容问题,研究起来十分耗时耗力。而此次的体验商品——麦沃K35262C双盘位硬盘阵列盒恰好是个解决此困局的不错方案。

开箱

麦沃的品牌拥有方为深圳市凯祥源科技有限公司,成立于2009年07月15日,注册资本1150万元,是家颇具实力的科技型中小企业,经营项目为电脑配件、数码电器、电子产品的研发、设计、生产与销售。

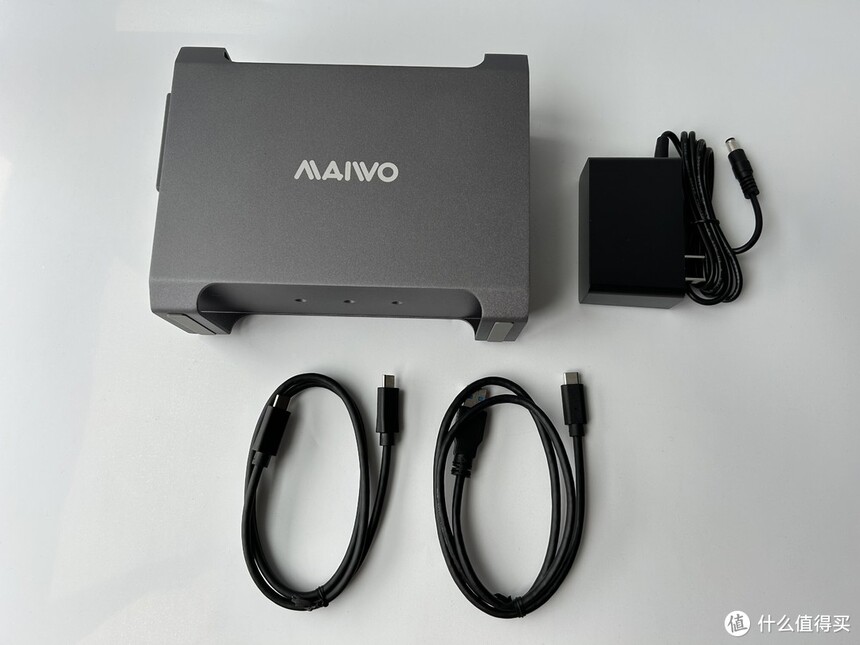

包装内的配件比较简单,主体硬盘阵列盒,配套电源,Type-C连接线以及Type-C转USB连接线一根。此外还有两把螺丝刀,方便用户自行安装。

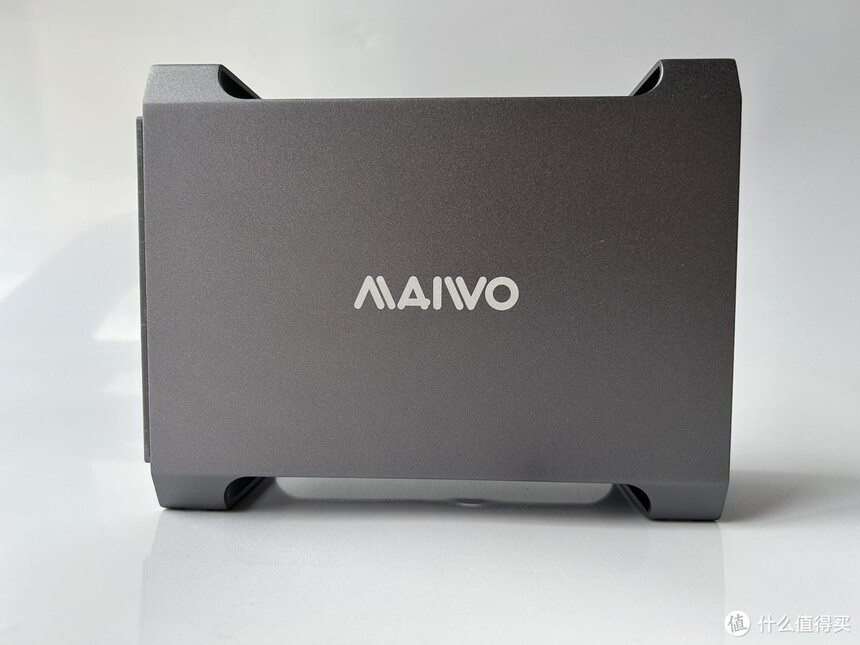

首先看一下这款磁盘阵列盒。麦沃K35262C采用了铝合金材质外壳,颇具质感,同时可以提供极佳的散热效果。外壳上下的凸出圆滑设计,做工细致,亦可作为把手,方便携带摆放。正前方的散热面板连接了内部硬盘中框,使用了PP塑料材质。


铝合金材质的外壳提起来沉甸甸的,但是不算笨重,只是比3.5寸机械键盘略大而已。

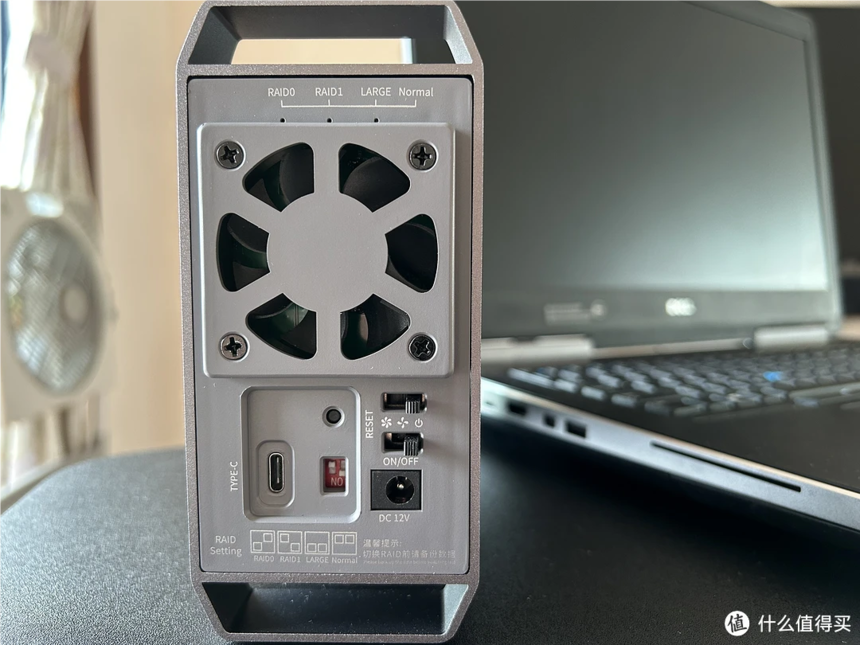

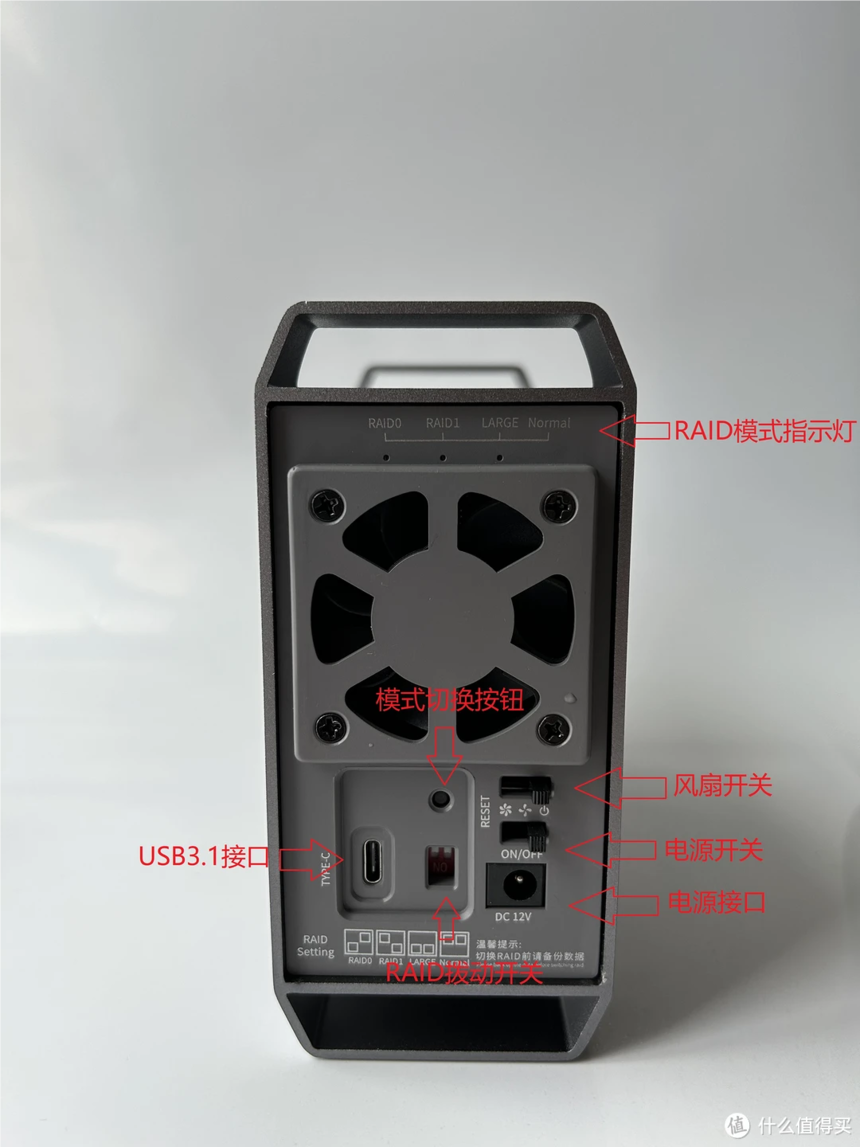

所有的指示灯、开关都在硬盘盒的背面,一目了然,分布见下图:


安装

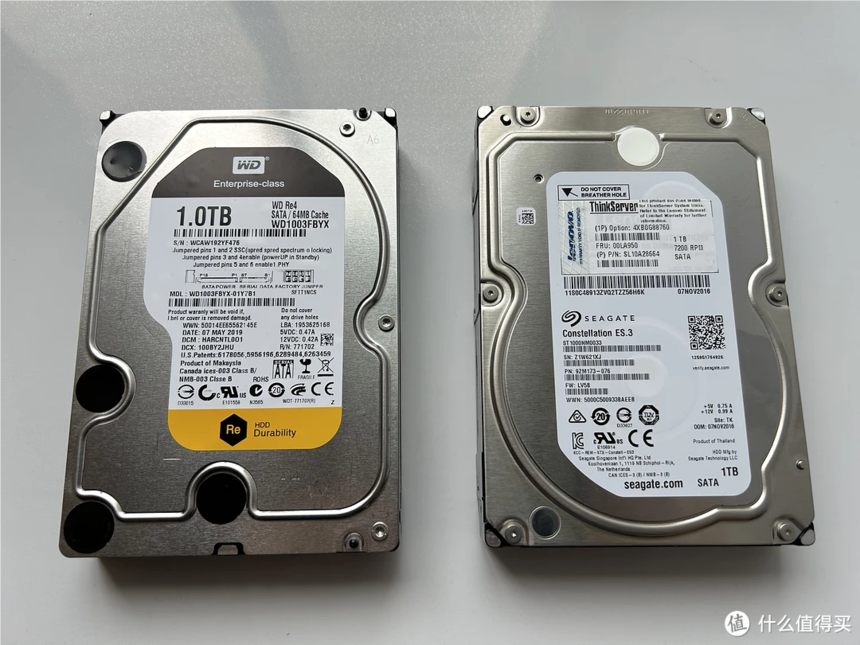

我预先准备了两块3.5寸机械键盘,下图右侧是联想ThinkServer服务器上的希捷拆机硬盘1TB,左侧是购自闲鱼的WD黑盘1TB。

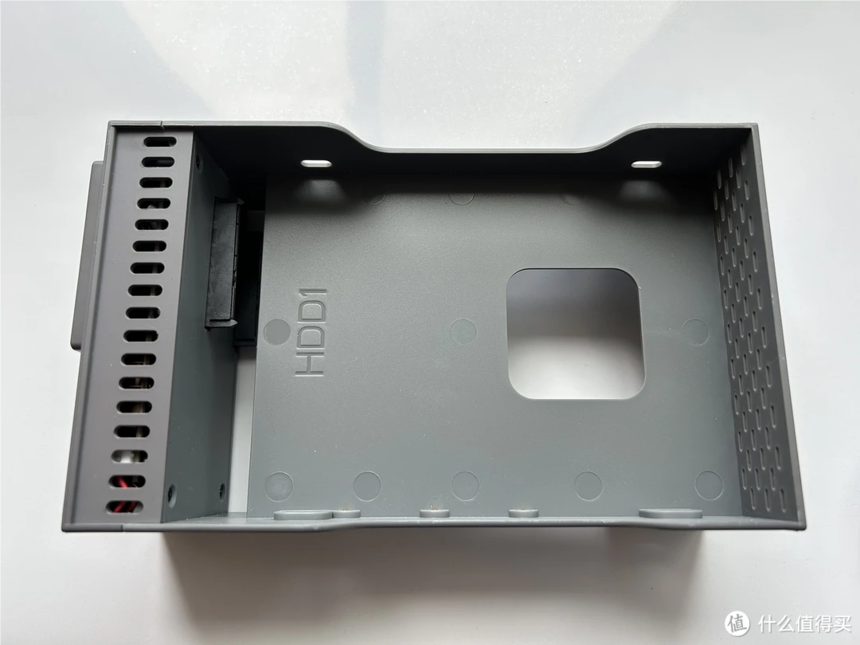

将盒子中框拉出来。

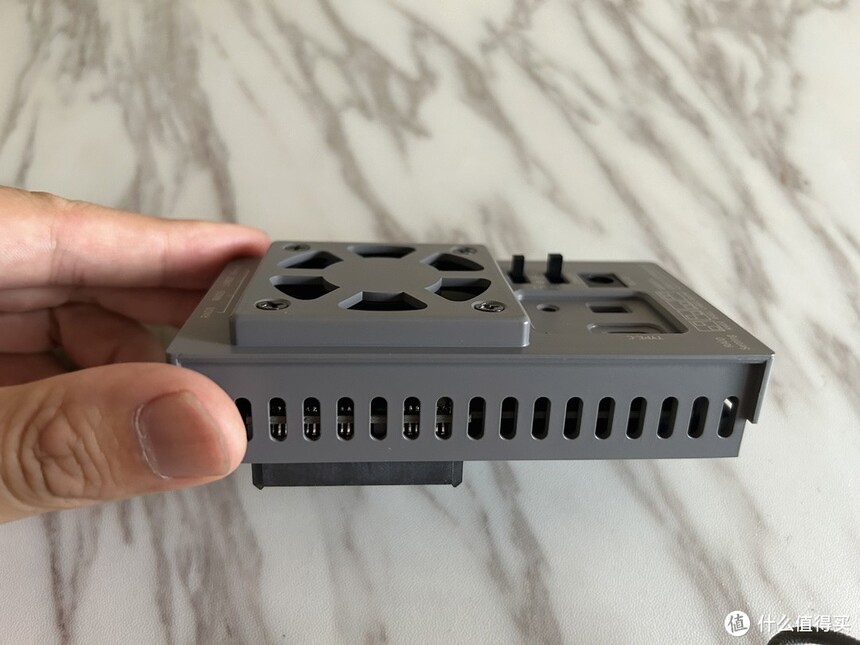

硬盘盒的芯片、风扇、控制组件等都在一个容器内。

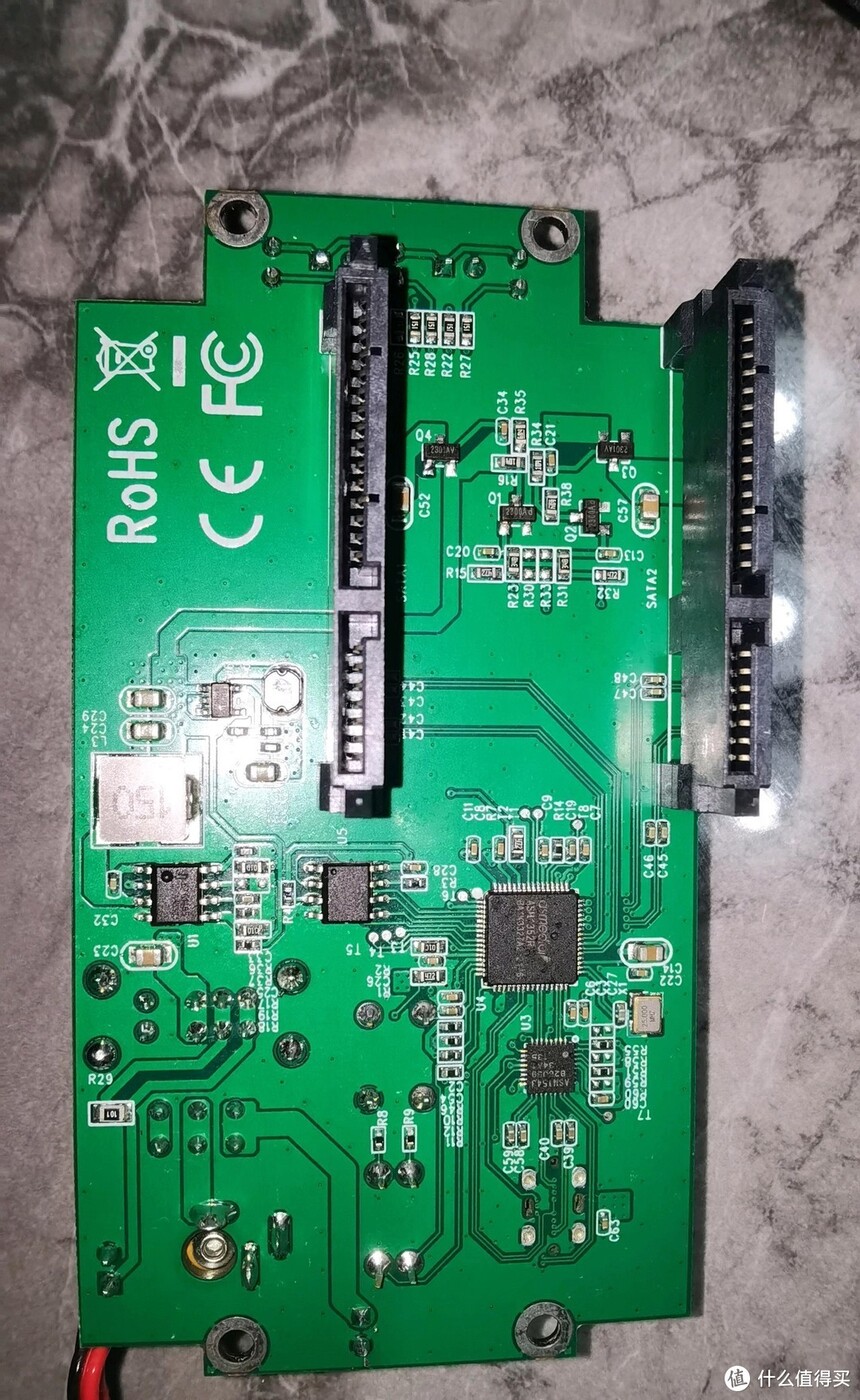

PCB板上的电路布局还算工整,主控采用了ASMedia(祥硕科技)的ASM1352R控制器,支持USB3.1接口标准,而且该控制器可以提供两个SATA 6Gbps接口。这是不少国产同类存储产品采用的方案。


安装还是非常简单的,将前后两个硬盘分别插入对应的SATA接口。

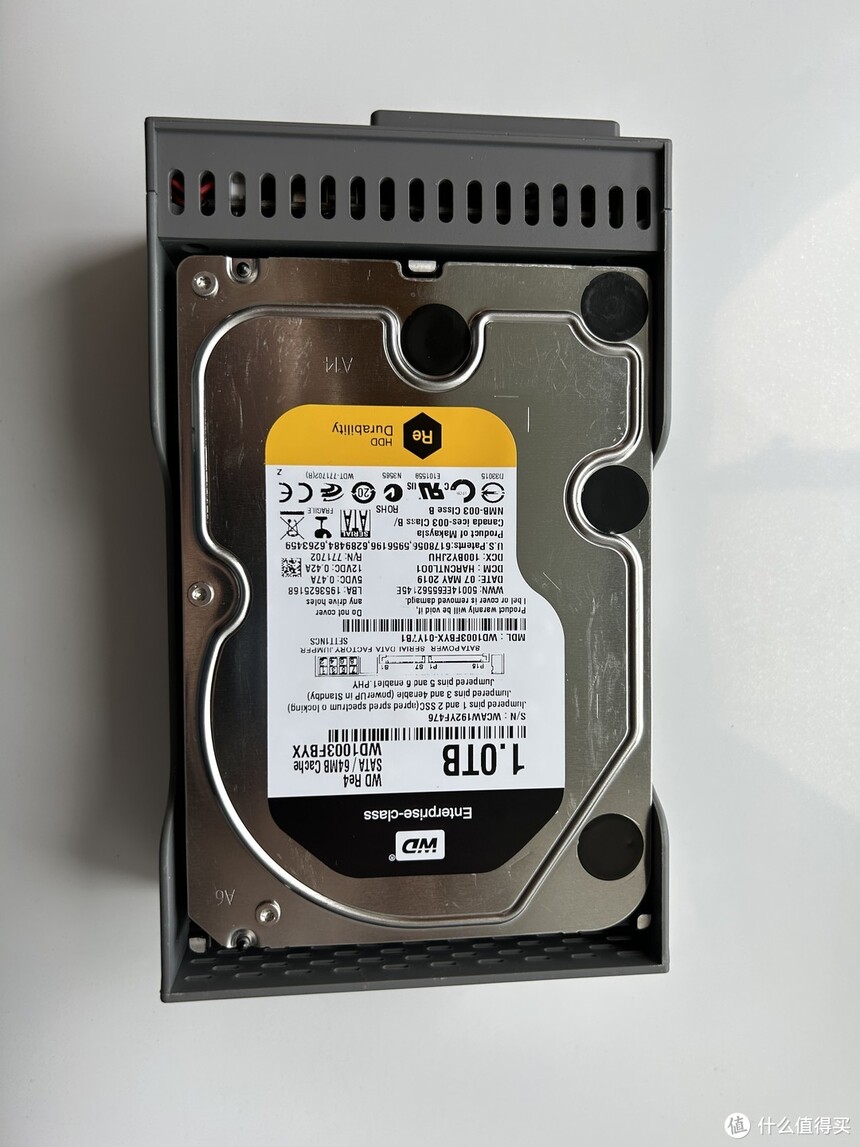

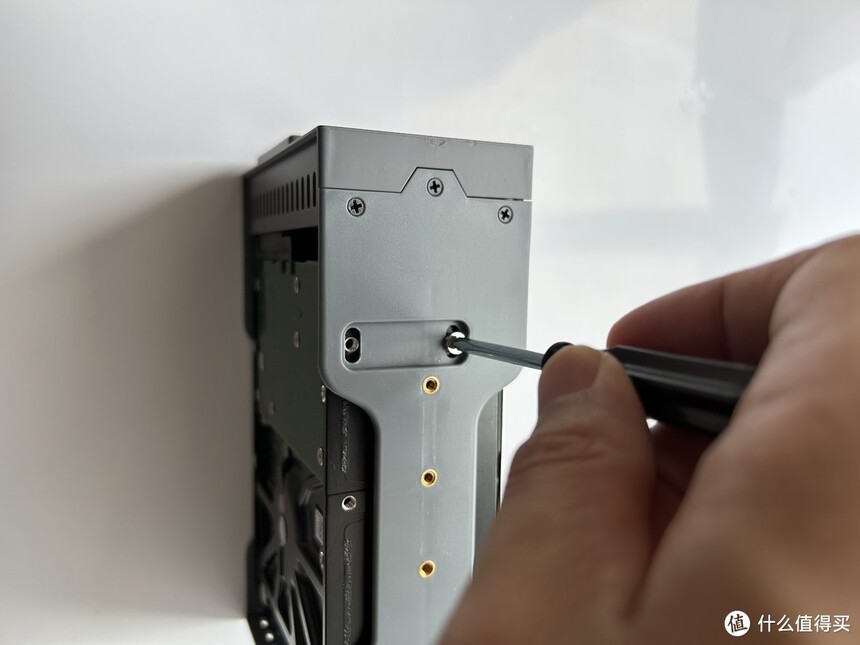

用附赠的螺丝将硬盘固定至中框,然后将中框推至铝合金外壳以螺丝固定。


连接Windows主机

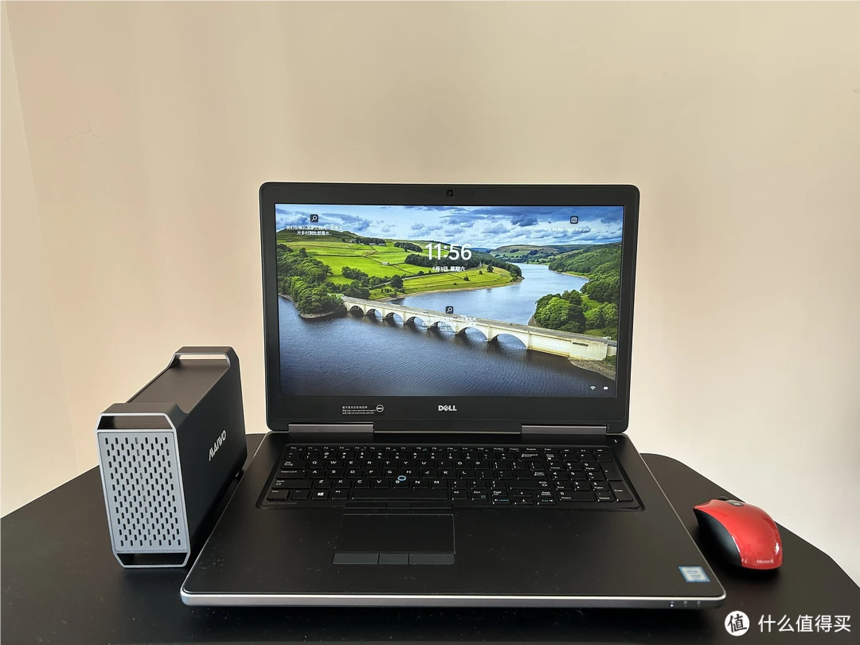

将硬盘盒连接电源线,打开电源,我使用的电脑是戴尔Precision 7710工作站,分别通过USB线和Type-C数据线将硬盘阵列盒连接主机。


两块硬盘可组的磁盘阵列模式较为有限,有以下几种:

  • Normal(正常模式):

正常模式也称为JBOD(“仅串联”或“仅一堆硬盘”)。在此模式下,多个硬盘被简单地连接在一起,形成一个大容量的逻辑卷。它没有冗余或数据保护功能,也没有性能优势。如果其中一个硬盘故障,整个逻辑卷上的数据可能会丢失。正常模式适合那些对数据安全性要求不高的应用。

  • Large(大容量模式):

大容量模式是一种RAID 0(条带化)配置。在此模式下,多个硬盘被组合成一个逻辑卷,并且数据按顺序条带化存储在各个硬盘上。这可以提供更高的数据吞吐量,因为读/写操作可以同时在多个硬盘上并行进行。然而,大容量模式没有冗余性,如果任何一个硬盘出现故障,所有数据都可能会丢失。

  • RAID 0(条带化):

RAID 0也是一种条带化配置,类似于大容量模式。数据被切分成固定大小的块,并在多个硬盘上同时写入。然而,与大容量模式不同,RAID 0还具有性能优势,因为数据块可以并行读取和写入多个硬盘。RAID 0提供了更高的性能和容量,但没有冗余性。如果其中一个硬盘故障,整个逻辑卷上的数据将会丢失。

  • RAID 1(镜像模式):

RAID 1是一种镜像配置。在此模式下,至少有两个硬盘相互镜像,即将相同的数据同时写入多个硬盘。这提供了数据冗余性,如果其中一个硬盘故障,数据仍然可从其他硬盘中恢复。RAID 1提供了较好的数据保护,但容量效率较低,因为实际可用的存储容量仅等于单个硬盘的容量。

在麦沃硬盘盒上可以通过拨动模式开关切换不同的阵列配置。

6481a8ad3181a2696.jpg_e1080 (1).png

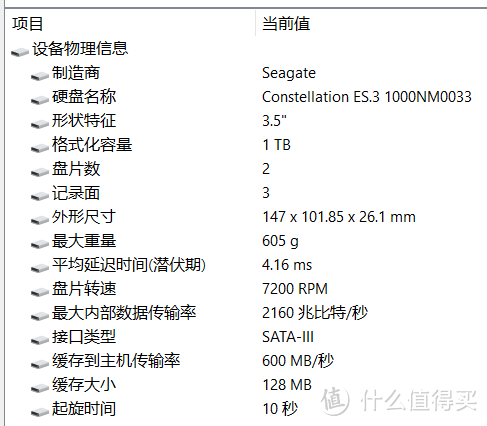

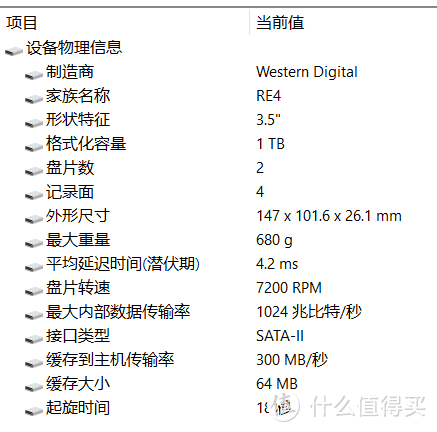

首先尝试了默认的Normal模式。主机系统管理中显示两块硬盘的信息如下:



可以看到两块硬盘采用了不同的SATA接口类型,因此传输速度也有明显的差别。

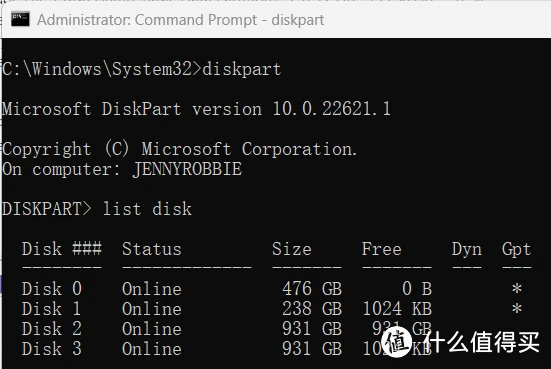

在Diskpart中会显示两块硬盘,下图中的Disk 2和Disk 3。

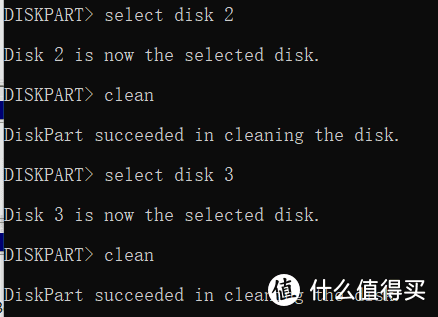

因为是拆机硬盘,所以硬盘中还有部分数据,以Clean命令清楚硬盘信息。

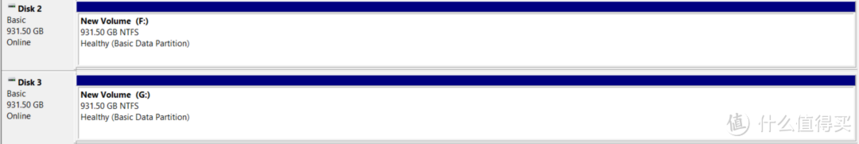

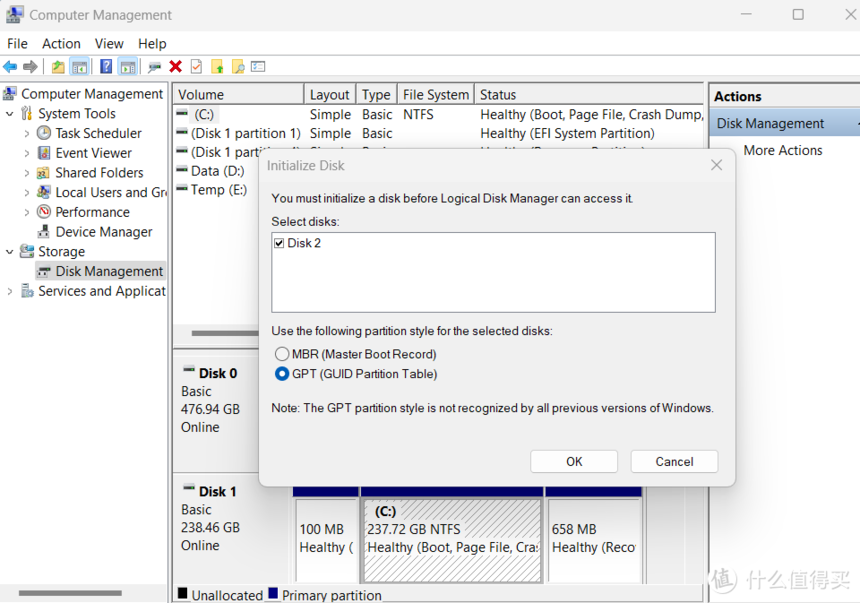

初始化之后可以在磁盘管理中创建分区,以便在Windows系统中访问。

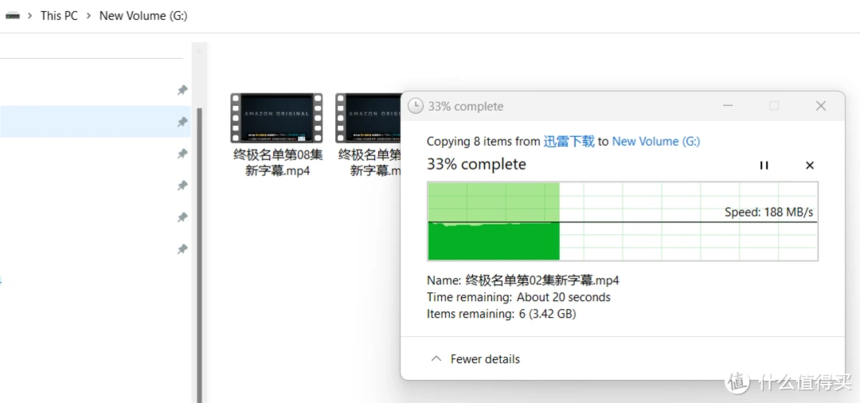

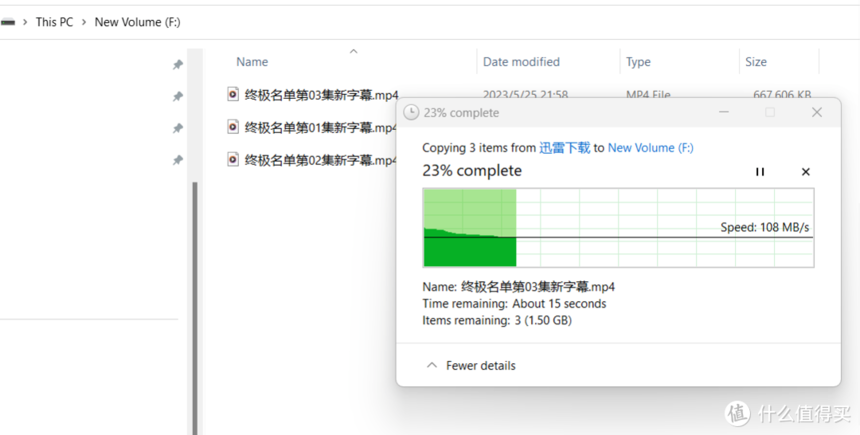

实测两块硬盘的传输速度相差巨大,WD硬盘传输速度在100MB+/s,而希捷硬盘传输速度稳定在180MB+/s,看来SATA2和SATA3接口性能相差非常悬殊。



但是使用Type-C线和Type-C转USB线传输数据的性能倒是没有明显差别,电脑识别出都是USB3.1协议。

切换到RAID1模式,长按RESET键5-10秒,直至上方模式灯长亮。

注意硬盘上的数据会被清除,两块硬盘上的可用容量为1TB,在磁盘管理中需要重新初始化。


RAID1模式下传输速度取决于较差的硬盘,实际传输速率在100M/s左右。

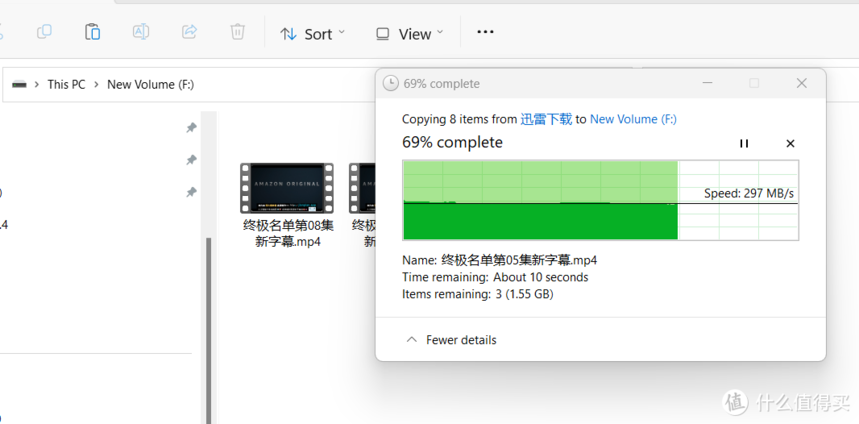

测试结果证明,硬盘盒的传输速度和硬盘本身的性能息息相关,于是我将另一个硬盘也换成了同样的SATA3服务器拆机硬盘。效果非常显著,在RAID0模式下速度飙升至300MB/s左右,充分体现出了该模式下并行作业的优势。

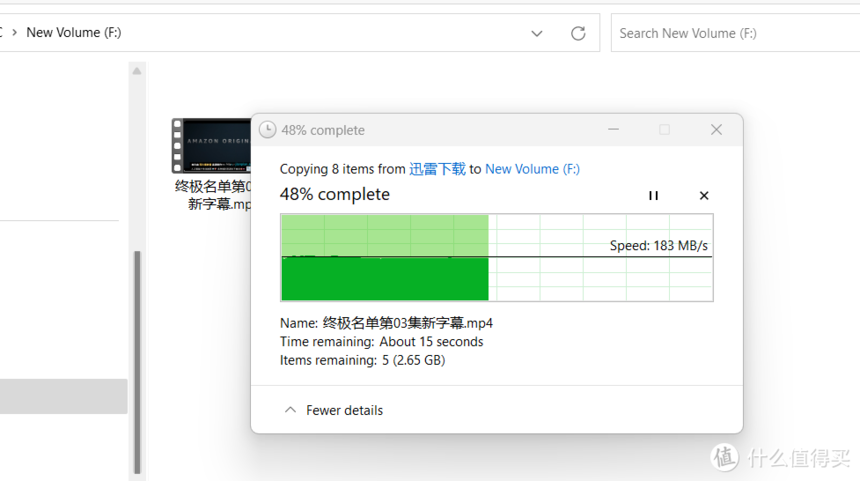

RAID1模式下传输速度在180MB/s左右。


连接NAS存储

目前家中使用的存储是国产瑞芯Rock 5b开发板安装的OMV方案(OpenMediaVault),硬盘为开发板M2 NVME接口连接的WD 860GB固态硬盘。磁盘空间比较有限,正好可以借助麦沃K35262C来扩充存储。

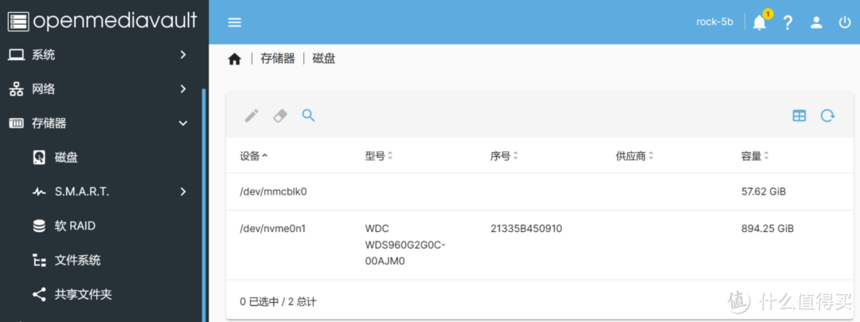

浏览器登录OMV的控制台。

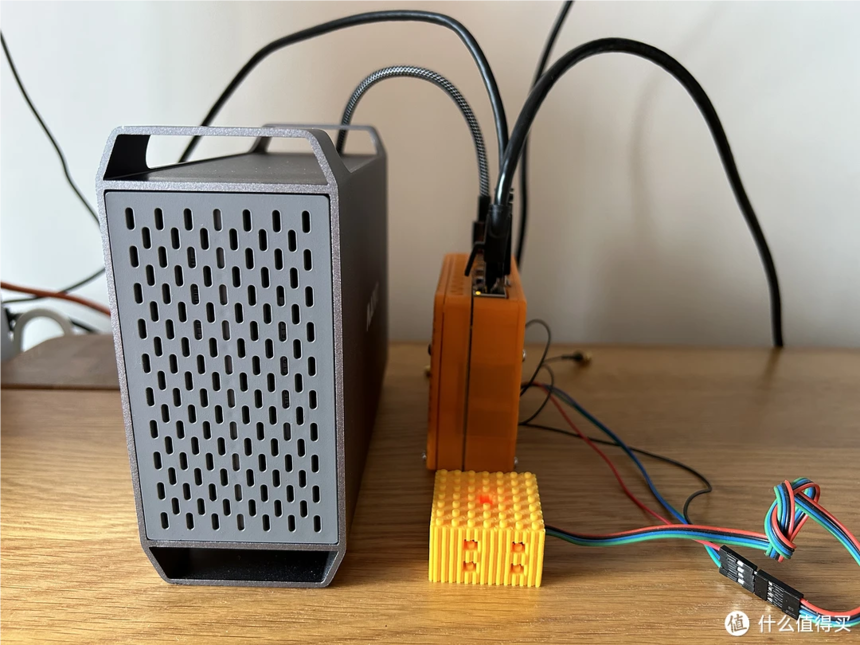

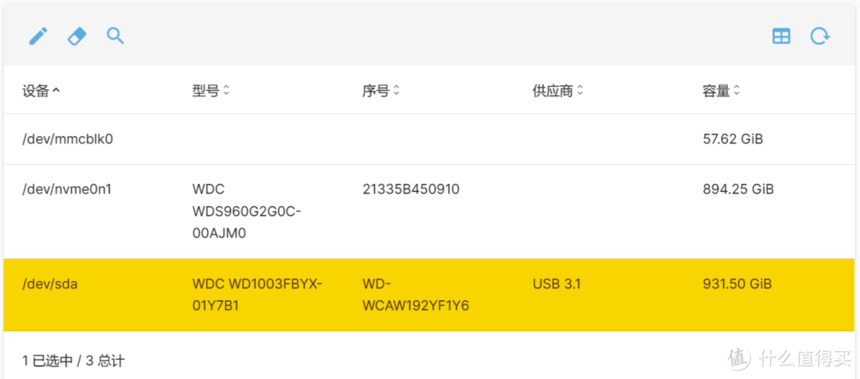

依旧是通过Type-C转USB线连接硬盘盒和开发板,刷新即可看到磁盘设备中增加了WD盘,容量931GB。

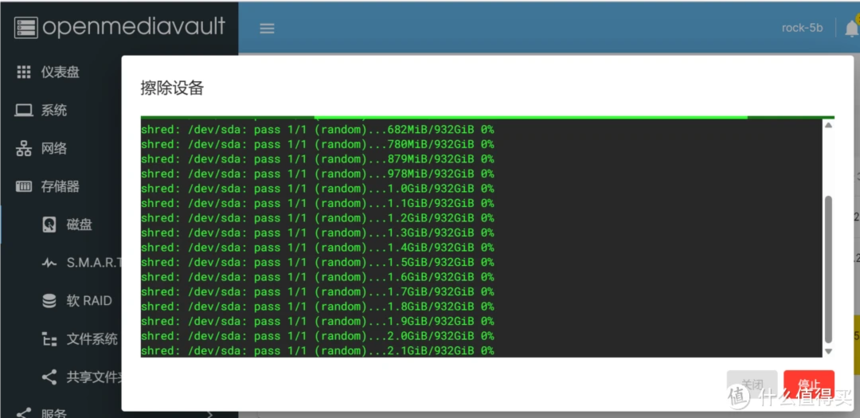

首先擦除设备清除数据,需要大概半个多小时。


随后创建文件系统,并挂载,格式为Linux的EXT4。


创建共享文件夹share。

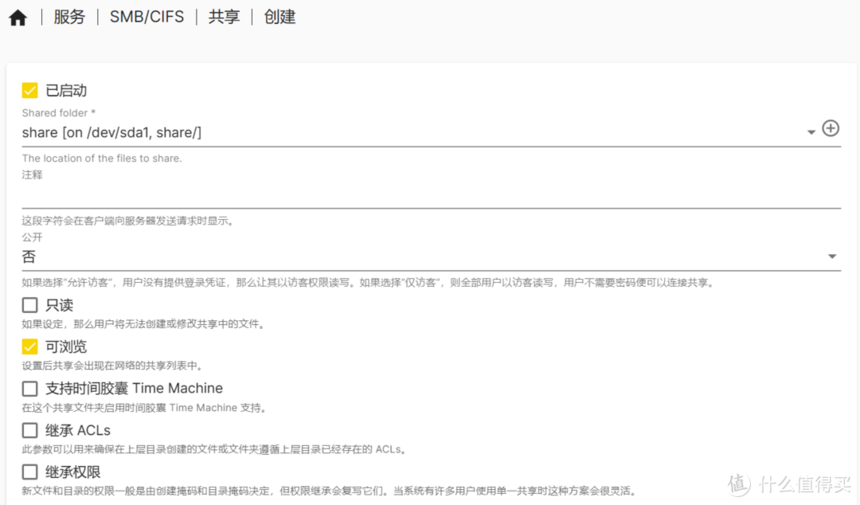

定义SMB/CIFS服务。

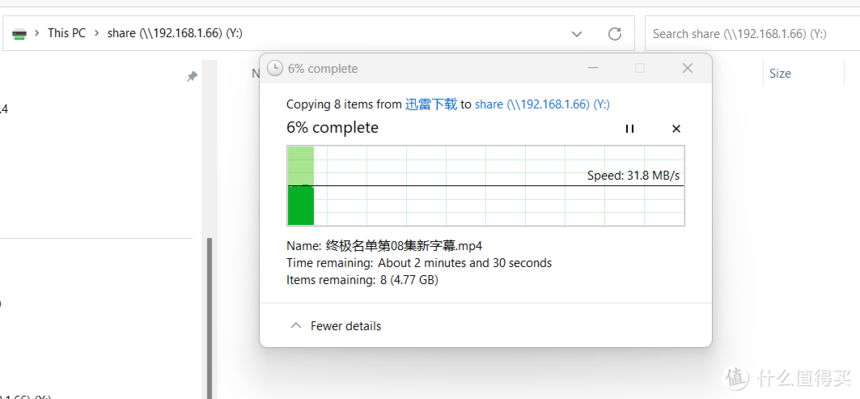

5G网络下Windows主机向共享文件夹写数据速度在30MB/s,和原来差不多,瓶颈主要是在网络吞吐上。


AS SSD Benchmark测试

下面用专业软件AS SSD Benchmark测试了一下传输效率。

Normal模式

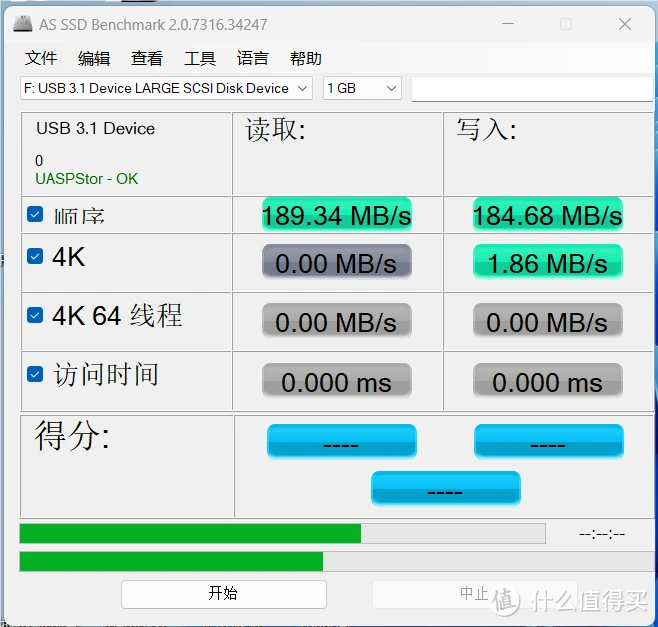

Large模式

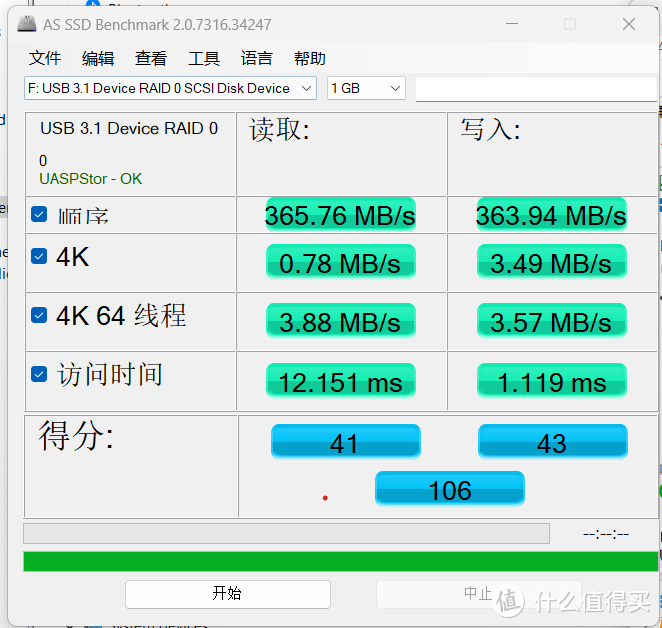

RAID0模式


RAID1模式


测试结果更加直观,在RAID0模式下硬盘有最优的传输速度,而RAID1模式提供更佳的容灾性能,即使一个硬盘损坏,也无需担忧数据丢失。大家可以根据自己的需要选择适合的存储模式。

总结

最后总结一下麦沃K35262C双盘位铝合金硬盘阵列盒在此次体验期间我感受到的优缺点:

优点:硬盘盒做工精致,铝合金外壳颇具质感。硬盘模式切换简便,传输速度有保障,适合用于DIY各种NAS存储。

缺点:硬盘盒风道设计不合理,风扇只能给电路板散热,无法给3.5寸硬盘降温,长期使用是一个隐患。硬盘模式拨动开关有点脆弱,担心多次使用后容易破损。
